اتصالات برق پیچ سنگین 5 پین 5 پین 10A

محصولات

اتصالات برق پیچ سنگین 5 پین 5 پین 10A

MOQ:	1
قیمت:	قابل مذاکره
بسته بندی استاندارد:	کارتن های صادراتی استاندارد
دوره تحویل:	5 روز
روش پرداخت:	L / C ، T / T ، Western Union ، پی پال
ظرفیت تامین:	100000 قطعه در هر ماه

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع

نام تجاری

گواهی

CE, SGS, CQC, RoHS

شماره مدل

HA-003-M & HA-003-F / HA-004-M & HA-004-F

شماره سفارش:

09200042611 و 09200042711

نوع مدل::

کانکتور باریک سری HA

مواد:

پلی کربنات Sabic 3412 ECR

اتصال سیمی:

مسکن:

سری H3A

تولید کننده:

ارائه شده

شماره های تماس:

3 و 4

18 تا 14

برجسته کردن:

10A اتصال دهنده های الکتریکی سنگین پیچ,09200042611 اتصالات الکتریکی سنگین,اتصال دهنده های الکتریکی 5 پین

09200042611 Heavy Duty Electrical Connectors

5 Pin Heavy Duty Electrical Connectors

توضیحات محصول

4 پین 10A پیچ سنگین وظیفه اتصال سیم پایان HA 5 پین اتصال

توضیحات

ورودی ها، پایان پیچ، مرد و زن، پلی کربنات، RAL 7032 (سیاه سنگ) ، جریان نامی: 10A

اندازه: 3A

تماس ها: 3، قطعه گذاري هدايت کننده: 1.0... 2.5mm2،

آلیاژ مس، نقره دار

اتصال دهنده های سنگین وظیفه یک اتصال الکتریکی و مکانیکی موثر برای کاربردهای مختلف صنعتی را فراهم می کند.کانکتورهای سنگین کار محافظت IP65 را در برابر محیط خشن فراهم می کنند و 30 ~ 50٪ هزینه کار را در نصب و نگهداری صرفه جویی می کنندبنابراین، آن را به طور گسترده ای در ماشین آلات، کنترل الکتریکی، حمل و نقل راه آهن، اتوماسیون، رباتیک، انرژی باد و توزیع انرژی استفاده می شود.

سری HA

مشخصات فنی

مشخصات	DIN EN 60664
	DIN EN 61984
ورودی ها
تعداد تماس ها	3،4 (16x2) + PE
HA-003/004
جنسیت	مرد و زن
جریان نامی	10A
درجه آلودگی	Ⅲ
یا	10A 250V 4KV 3
HA-010/016/032
جنسیت	مرد و زن
جریان نامی	16A
ولتاژ نامی	250 ولت
ولتاژ نامی پالس	4KV
درجه 2 آلودگی	16A 230/400V 4KV 2
ولتاژ نامی Acc.to UL Csa	۶۰۰ ولت
مقاومت عایق	≥10¹⁰Ω
مواد	پلی کربنات
دمای محدود کننده	-40 درجه سانتیگراد... +125 درجه سانتیگراد
چرخه های جفت گیری زندگی مکانیکی	≥500
مواد تماس	آلیاژ مس
سطح	نقره ای سخت
مقاومت تماس	≤1mΩ
ترمینال پیچ
اندازه گيري سيم	1.0-2.5mm2
AWG	18 تا 14
چرخش محکم کننده	0.25Nm ((HA-003/004) یا
	0.5Nm ((HA-010/016/032)

عکس ها از HA ورودی های مردانه

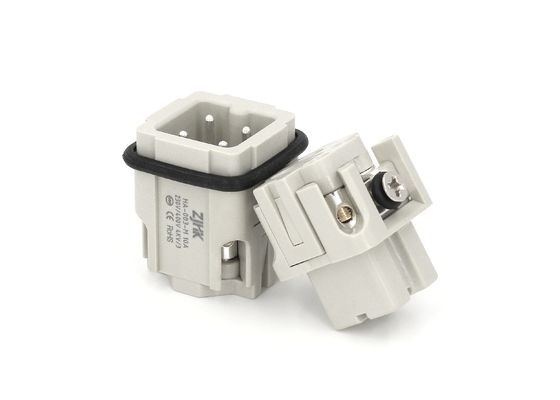

HA-003/004 230V/400V 10A (پایان پیچ)

اتصالات برق پیچ سنگین 5 پین 5 پین 10A 0

اتصالات برق پیچ سنگین 5 پین 5 پین 10A 1

HA-003 230V 10A (پایگاه های کلاچ قفس)

اتصالات برق پیچ سنگین 5 پین 5 پین 10A 3

ظرفیت حمل کنونی

جریان حمل با حداکثر دمای مواد برای ورودی ها و تماس ها از جمله پایانه ها محدود می شود.

تکنیک های اندازه گیری و آزمایش بر اساس DIN EN 60512-5

اتصالات برق پیچ سنگین 5 پین 5 پین 10A 5

نقشه طراحی:

شماره سفارش H3A Hood&Housing

هود - ورودی جانبی	H3A-SE-2B-M20	19200031640
هود - ورودی جانبی	H3A-SE-2B-PG11	09200031640
هود - ورودی بالا	H3A-TE-2B-M20	19200031440
هود - ورودی بالا	H3A-TE-2B-PG11	09200031440
هود - ورودی بالا	H3A-TE-2B-PG13.5	09200031441
خانه - نصب پارادایز	H3A-BK-1L	09200030301
محفظه - قابلمه نصب با پوشش فلزی	H3A-BK-1L-MCV/M	09200030305
محفظه - قابلمه نصب با پوشش فلزی	H3A-BK-1L-MCV/F	09200030306
محفظه - نصب پارتیج با ورودی جانبی	H3A-BK-1L-SE	09200030801
مسکن - نصب سطح	H3A-SF-1L-M20	19200031250
مسکن - نصب سطح	H3A-SF-1L-PG11	09200031250
مسکن - نصب سطح	H3A-SF-1L-PG135	09200031251
مسکن - نصب سطح	H3A.BC-SF-1L-M20	19200031252
مسکن - نصب سطح	H3A.BC-SF-1L-PG11	09200031252
مسکن - نصب سطح	H3A.BC-SF-1L-PG135	09200031253
مسکن - کابل به کابل	H3A-CCT-1L-M20	19200031750
مسکن - کابل به کابل	H3A-CCT-1L-PG11	09200031750
مسکن - کابل به کابل	H3A-CCT-1L-PG135	09200031751

اتصالات برق پیچ سنگین 5 پین 5 پین 10A 8

سوالات متداول:

1.س: آیا شما یک شرکت تولیدی یا تجاری هستید؟
پاسخ: ما کارخانه ای در ونزو، استان ژجیانگ، چین هستیم.

2سوال: آیا می توانیم لوگو یا نام شرکت خود را روی محصولات یا بسته بندی شما چاپ کنیم؟
A: مطمئن باشید. OEM خوش آمدید. لوگو شما می تواند بر روی محصولات ما قرار گیرد. و ما می توانیم بسته بندی را با توجه به طراحی شما انجام دهیم.

3.س:مدت پرداخت معمول برای سفارشات چیست؟
A: ما شرایط T / T را قبل از قبول می کنیم، اتحادیه غربی. می تواند طبق نیاز خریدار باشد

4زمان گارانتی
A: 12 ماه. هر گونه مشکل کیفیت توسط سفارش بعدی شما رایگان تغییر می کند.

5نمونه رایگان
A: ما محصولات کوچک را برای بررسی کیفیت برای شما فراهم می کنیم، فقط هزینه های اکسپرس را پرداخت می کنید.
