جزئیات محصولات

خونه > محصولات >

تجعید 16 پین استاندارد باریک

محصولات

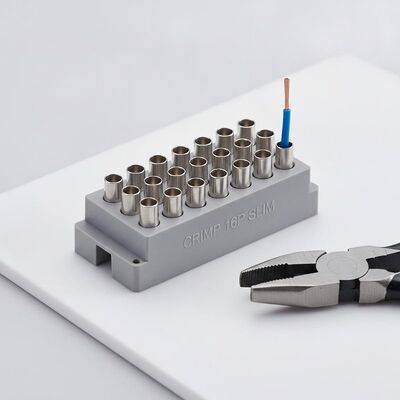

تجعید 16 پین استاندارد باریک

MOQ:	5 عدد / 30 عدد / 50 عدد
قیمت:	$2.67/$2.5/$2.33
دوره تحویل:	5 تا 7 روز کاری
روش پرداخت:	T/T

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع

نام تجاری

گواهی

UL,COC,CE,UKCA,SGS,EAC,RoHS

شماره مدل

HA-016-MC/HA-016-FC

شماره قطعه:

09200163001/09200163101

جنسیت:

زن/زن

جریان رتبه بندی شده:

محدوده دمای عملیاتی:

-40 درجه سانتیگراد تا +125 درجه سانتیگراد

مسکن:

سری H16A

ولتاژ:

250 ولت

تعداد مخاطبین:

برجسته کردن:

کانکتور تجعید 16 پین

درج‌های کانکتور استاندارد باریک

درج‌های تجعید سنگین

توضیحات محصول

اتصال پین‌های باریک استاندارد 16 پین

HA-016 بخشی از سری کانکتورهای سنگین HA است که با ترمینال‌های کرمپ‌شونده، عملکرد الکتریکی پایدار و بدون گرمایش را ارائه می‌دهد. اتصال آن محکم است و در برابر ارتعاشات شدید، ضربه، دمای بالا و خوردگی مقاومت می‌کند و آن را برای محیط‌های صنعتی سخت ایده‌آل می‌سازد. این محصول با رتبه 16 آمپر، برای کاربردهای بسته‌بندی، نساجی، اتوماسیون و انرژی بادی مناسب است.

پارامترهای فنی

مشخصات	مقادیر
تعداد کنتاکت‌ها	16
جریان نامی	16A
ولتاژ نامی	250V
ولتاژ ضربه‌ای نامی	4kV
درجه آلودگی	3
درجه آلودگی 2 همچنین	16A 230/400V 4kV 2
ولتاژ نامی مطابق با UL CSA	600V
مقاومت عایقی	≥1010Ω
جنس	پلی کربنات
اندازه محفظه سازگار	16A

نقشه‌های محصول

HA-016-MC

HA-016-FC

مرور کلی محصول

این محصول دارای محفظه‌های ترمینال با شماره‌گذاری متوالی برای تخصیص دقیق پین است. پین‌های کرمپ‌شونده نر جفت‌شونده توسط یک مکانیزم نگهدارنده داخلی داخلی در جای خود محکم می‌شوند. علاوه بر این، اجزای فلزی جانبی و پیچ‌های آن‌ها از طریق ترکیبی از ماشین‌آلات خودکار داخلی و فرآیندهای دستی مونتاژ می‌شوند.تصویر یک جفت پین نر و ماده را نشان می‌دهد. هر دو نیاز به استفاده از پین‌های کرمپ‌شونده جداگانه دارند. ساختار برجسته افست در کنار به عنوان یک ویژگی قطبی‌کننده برای جلوگیری از جفت‌شدن اشتباه عمل می‌کند. در مقایسه با سایر روش‌های اتصال، اتصال کرمپ‌شونده پایداری و قابلیت اطمینان مکانیکی برتری را ارائه می‌دهد.

مخاطبین کرمپ جفت‌شونده

product-350-250 product-380-280

مخاطبین کرمپ نر 16 آمپر با روکش نقره مخاطبین کرمپ ماده 16 آمپر با روکش نقره مخاطبین ماده با روکش طلا 16 آمپر مخاطب ماده با روکش طلا 16 آمپر

تجهیزات تست و تولید

20250718092943 تجعید 16 پین استاندارد باریک

تست افزایش دمای DC: این تست دمای هادی را تحت بار نظارت می‌کند تا ظرفیت جریان ایمن را تعیین کند. با افزایش جریان، گرمایش مقاومتی باعث افزایش دما می‌شود و ظرفیت آمپر را کاهش می‌دهد. ارزیابی اندازه هادی، شرایط محیطی و خواص حرارتی را برای تعیین محدودیت‌های عملیاتی ایمن و جلوگیری از گرم شدن بیش از حد در سیستم‌های الکتریکی در نظر می‌گیرد.

اتوماسیون دقیق برای کیفیت برتر: تولید این اینسرت‌های قفل‌شونده با پیچ در یک خط کاملاً خودکار انجام می‌شود که سازگاری استثنایی را تضمین می‌کند. مراحل کلیدی عبارتند از: درج دقیق پین‌های رسانا در قطعه پلاستیکی با دقت ±0.01 میلی‌متر؛ بستن خودکار پیچ‌ها روی هر دو ردیف هسته برای تضمین اتصالات قابل اعتماد؛ و مونتاژ نهایی پوسته فلزی و صفحه جانبی. این فرآیند یکپارچه ابعاد دقیق و کیفیت بالای یکنواخت را تضمین می‌کند.

پروفایل شرکت

شرکت Haoke Electric Co., Ltd. به عنوان یک متخصص در کانکتورهای سنگین، شهرت خود را بر اساس تعالی مهندسی و تولید دقیق بنا نهاده است. تأسیسات تولیدی پیشرفته خودکار و تیم تحقیق و توسعه اختصاصی ما را قادر می‌سازد تا راه‌حل‌های کانکتور سفارشی و با کارایی بالا را برای محیط‌های صنعتی چالش‌برانگیز ارائه دهیم. تعهد شرکت به کیفیت و ایمنی توسط گواهینامه‌های UL، CQC، CE، UKCA و EAC تأیید شده است، در حالی که دسترسی جهانی ما - با نفوذ قوی در اروپا و آمریکا - از طریق همکاری با رهبران بین‌المللی تثبیت شده است. Haoke در فعال کردن اتصال هوشمند و پیشبرد نوآوری صنعتی نقش اساسی دارد.
