کانکتور سنگین ۱۰ پین با ترمینال پیچی

محصولات

کانکتور سنگین ۱۰ پین با ترمینال پیچی

MOQ:	5 عدد / 30 عدد / 50 عدد
قیمت:	$3.2/$3.0/$2.8
دوره تحویل:	5 تا 7 روز کاری
روش پرداخت:	T/T

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع

نام تجاری

گواهی

UL,COC,CE,UKCA,SGS,EAC,RoHS

شماره مدل

HE-010-M/HE-010-F

تعداد مخاطبین:

جریان رتبه بندی شده:

مواد تماس:

آلیاژ مس

شماره سفارش:

09330102601/09330102701

دمای عملیاتی:

-40 ~ + 125 ℃

نوع رابط:

کانکتور استاندارد

ولتاژ نامی:

500 ولت

نام محصول:

اتصال دهنده سنگین

برجسته کردن:

کانکتور ۱۰ پین با ترمینال پیچی

کانکتور مستطیل سنگین

کانکتور سنگین با ترمینال پیچی

توضیحات محصول

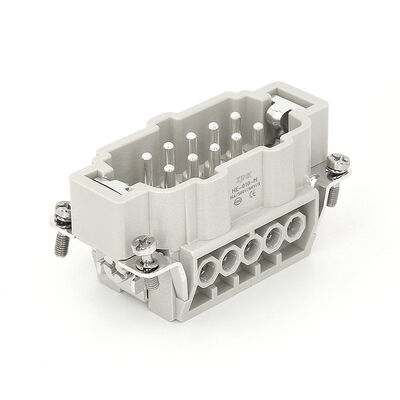

کانکتور سنگین با ترمینال پیچی ۱۰ پین

کانکتورهای نر و ماده HE-010-M و HE-010-F ۱۰ پین با ترمینال پیچی از سری HE هستند که با سایزهای محفظه H10B سازگار می‌باشند. روش اتصال پیچی، اتصالی بسیار ایمن را ارائه می‌دهد که برای کاربردهای جریان بالا یا طولانی مدت مناسب است. این کانکتورها از سیم‌هایی با عرض ۰.۱۴ تا ۴.۰ میلی‌متر مربع، طول لخت‌سازی ۷ میلی‌متر و گشتاور سفت کردن ۰.۵ نیوتن‌متر پشتیبانی می‌کنند و کار با آن‌ها ساده و مستقیم است. این کانکتورهای ۱۰ پین به طور گسترده در اتوماسیون صنعتی، تابلوهای کنترل و تجهیزات برق استفاده می‌شوند. کانکتورهای نر و ماده می‌توانند برای برآورده کردن نیازهای انتقال سیگنال یا برق خطوط متعدد، با هم استفاده شوند.

مشخصات محصول

مشخصات	DIN EN 60 664
مشخصات	DIN EN 61 984
تعداد قطب	۱۰
نوع ترمینال	اتصال پیچی
جنسیت	نر/ماده
مدل	HE-006-M/HE-006-F
جریان	۱۶ آمپر
ولتاژ نامی	۵۰۰ ولت
ولتاژ ضربه	۶ کیلو ولت
مقاومت عایقی	≥۱۰¹⁰ اهم
جنس	پلی کربنات
دمای کاری	-۴۰ درجه سانتی‌گراد تا +۱۲۵ درجه سانتی‌گراد
قابلیت اشتعال طبق UL94	V0

نقشه های محصول

HE-010-M

HE-010-F

هودها و محفظه‌های سازگار

H10B-BK-1L

درجه حفاظت: IP65

هود، ورودی جانبی

H10B-SF-1L

درجه حفاظت: IP65

هود، ورودی بالا

H10B-TE-2B

درجه حفاظت: IP65

محفظه، نصب روی صفحه

H10B-SE-2B

درجه حفاظت: IP65

محفظه، نصب سطحی

سناریوهای کاربرد

سیستم انرژی برق

در موج تحول ساختار جهانی انرژی به سمت سبز و کم‌کربن، صنعت انرژی نو با سرعتی بی‌سابقه در حال رونق است. فناوری در بخش‌های فرعی مانند انرژی بادی، فتوولتائیک، ذخیره‌سازی انرژی، خودروهای برقی جدید و غیره به طور مداوم در حال پیشرفت است و ظرفیت نصب شده و مقیاس بازار به طور مداوم در حال گسترش است. تجهیزات و سیستم‌های انرژی نو اغلب در محیط‌های کاری پیچیده و خشن قرار دارند، بنابراین الزامات بسیار بالایی را برای قابلیت اطمینان، پایداری و ایمنی اتصالات الکتریکی ایجاد می‌کنند. کانکتورهای سنگین با عملکرد عالی خود، نقش حیاتی در زمینه انرژی نو ایفا می‌کنند و به یک جزء کلیدی برای اطمینان از عملکرد کارآمد تجهیزات مختلف انرژی نو تبدیل شده‌اند و پشتیبانی اتصال محکمی را برای استفاده کارآمد از انرژی سبز و توسعه پایدار فراهم می‌کنند.
