طرف ترمینال پیچی 48 موقعیت استاندارد

محصولات

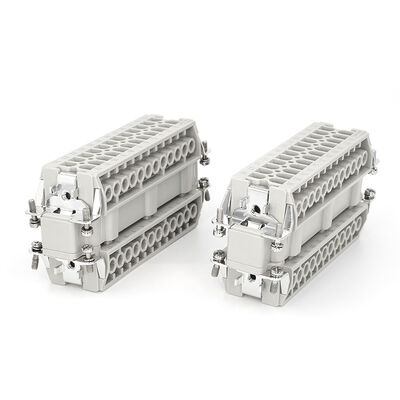

طرف ترمینال پیچی 48 موقعیت استاندارد

MOQ:	5 عدد / 30 عدد / 50 عدد
قیمت:	$10.67/$10/$9.33
دوره تحویل:	5 تا 7 روز کاری
روش پرداخت:	T/T

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع

نام تجاری

گواهی

UL,COC,CE,UKCA,SGS,EAC,RoHS

شماره مدل

HE-048-M/HE-048-F

نام محصول:

اتصال دهنده سنگین

نوع رابط:

کانکتور استاندارد

فعلی:

مدرک حفاظتی:

رعایت استانداردها:

ul ، ce ، rohs

تعداد مخاطبین:

نوع اتصال:

ترمینال پیچ

رنگ خانه:

خاکستری

رتبه بندی ولتاژ:

500 ولت

برجسته کردن:

ترمینال پیچی 48 موقعیت

درج‌های کانکتور سنگین

درج‌های ترمینال پیچی استاندارد

توضیحات محصول

ورودی های استاندارد 48-Position Screw Terminal

این کانکتور کار سنگین می تواند به طور همزمان 48 کابل را متصل کند و با هود ها و هوز های 48B سازگار است.با سناریوهای کاربرد گسترده ای از جمله کنترل کننده های دمایی و تجهیزات صنعتی، کانکتورهای سری HE دارای تماس های آلیاژ مس بسیار رسانا با پوشش ویژه برای مقاومت بیشتر در برابر اکسیداسیون و خوردگی هستند.

مشخصات محصول

پارامتر	مشخصات
روش ترمینال	ترمینال پیچ
تعداد تماس ها	24×2
مدل	HE-024-M ((1-24) HE-024-M ((25-48)
جریان نامی	16A
ولتاژ نامی	500 ولت
ولتاژ نامی پالس	6kV
درجه آلودگی	Ⅲ
ولتاژ نامی (UL/CSA)	۶۰۰ ولت
مقاومت عایق	≥1010Ω
مواد	پلی کربنات
قابل اشتعال بودن (UL94)	V0
زمان چرخه زندگی	≥500
مواد تماس	آلیاژ مس
مقاومت تماس	≤1mΩ

نقشه های محصول

HE-024-M ((25-48)

HE-024-F ((25-48)

خلاصه ی محصول

ظاهر

کانکتور 48 پین برای کار سنگین از دو ورودی 24 پین ساخته شده استدر حالی که بدن اصلی از مواد پلی کربنات ساخته شده است که عملکرد عایق بندی برتر را فراهم می کند..

دستورالعمل های پایان پیچ

هنگام انجام پایان پیچ، از مشکلات احتمالی از جمله عدم ثبات نیروی کشش بین پیچک های دستی و الکتریکی آگاه باشید، که می تواند از کشش مناسب پیچ جلوگیری کند.ارتعاش در طول کار ممکن است باعث گسل شدن پیچ شوداستفاده نامناسب از نیروی و ابزار نامناسب می تواند به راحتی باعث لغزش سر پیچ شود و به طور قابل توجهی مشکل نصب را افزایش دهد.

لوازم جانبی سازگار

H48B-SE-2B ورود جانبی

H48B-TE-2B ورودی بالا

H48B-BK-1L نصب پارتی

H48B-SF-1L نصب سطحی

تولید و تضمین کیفیت

سناریوهای کاربرد

در محیط های تولید مدرن، ماشین آلات CNC به اتصالات الکتریکی با دقت بالا و کارایی بالا برای عملکرد بهینه نیاز دارند.کانکتورهای سنگین وظیفه به عنوان پل های حیاتی در سیستم های پیچیده الکتریکی تجهیزات CNC عمل می کنند، تضمین انتقال قابل اعتماد قدرت، سیگنال ها و داده ها در حالی که در محیط های صنعتی سخت مقاومت می کنند. این کانکتورها اجزای ضروری برای حفظ پیوسته،عملکرد پایدار ماشین آلات CNC و سایر تجهیزات اتوماسیون صنعتی.
