40 پین کانکتور کار سنگین 10A 09210403001

محصولات

40 پین کانکتور کار سنگین 10A 09210403001

MOQ:	5 عدد / 30 عدد / 50 عدد
قیمت:	$3.33/$3.13/$2.92
دوره تحویل:	5 تا 7 روز کاری
روش پرداخت:	T/T

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع

نام تجاری

گواهی

UL,COC,CE,UKCA,SGS,EAC,RoHS

شماره مدل

HD-040-MC/HD-040-FC

محدود کردن دما:

-40 درجه سانتی گراد... +125 درجه سانتی گراد

جریان رتبه بندی شده:

مسکن های همسان:

خاکستری روشن

لهستانی ها:

رتبه بندی ولتاژ:

250 ولت

ارائه شده است

مواد مهر و موم:

برجسته کردن:

کانکتور کار سنگین 40 پین 10A

کانکتور چند پین سنگین

09210403001 کانکتور کار سنگین

توضیحات محصول

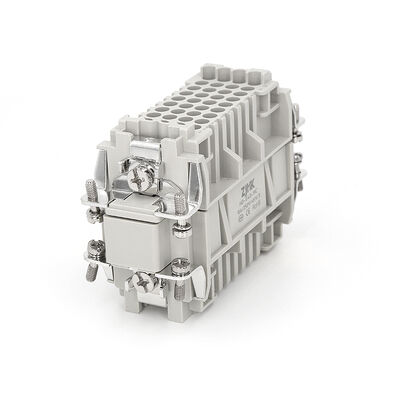

کانکتور سنگین 40 پین 10 آمپر 09210403001

HD-040-MC و HD-040-FC فرول‌های 40 پین با چگالی بالا از سری HD Haoke هستند که در پیکربندی‌های نری و مادگی موجود می‌باشند. این کانکتورها که برای استفاده با محفظه‌های 16 آمپر طراحی شده‌اند، برای جریان 10 آمپر و ولتاژ 250 ولت رتبه‌بندی شده‌اند و آن‌ها را برای کاربردهای انتقال سیگنال چند کاناله ایده‌آل می‌سازد.

این مدل از فناوری اتصال پرس سرد استفاده می‌کند که برای نصب به انبرهای مخصوص پرس سرد نیاز دارد. در هنگام سیم‌کشی، پین‌های پرس سرد ابتدا به سیم پرس می‌شوند و سپس در فرول قرار می‌گیرند. در حالی که این روش نسبت به اتصالات فنری شامل یک مرحله پرس اضافی است، قابلیت اطمینان اتصال برتر را فراهم می‌کند.

مشخصات فنی

پارامتر	مشخصات
مدل	HD-040-MC/HD-040-FC
شماره قطعه	09210403001/09210403101
جنسیت	نری و مادگی
رتبه جریان	10 آمپر
رتبه ولتاژ	250 ولت
تعداد کنتاکت‌ها	40
روش خاتمه	اتصال پرس
سطح مقطع هادی	0.14 ... 2.5 میلی‌متر مربع
دمای محدود کننده	-40 ... +125 درجه سانتی‌گراد
جنس (اینسرت)	پلی کربنات (PC)
کشور مبدا	چین

توجه: لطفاً کنتاکت‌های پرس را جداگانه سفارش دهید.

نقشه‌های محصول

HD-040-MC

HD-040-FC

مرور کلی محصول

این محصول با داشتن 40 پین، دارای پیکربندی چگالی بالا است که در مقایسه با محصولات مشابه، فضای داخلی قابل توجهی را صرفه‌جویی می‌کند. بدنه فرول از پلی کربنات مقاوم در برابر شعله درجه V0 ساخته شده است، در حالی که پین‌ها از آلیاژ مس با روکش طلا یا نقره با مقاومت تماسی ≤3mΩ هستند که انتقال سیگنال پایدار و قابل اعتماد را تضمین می‌کند.

محدوده دمای عملیاتی از -40 تا +125 درجه سانتی‌گراد، این محصول را برای کاربردهای پرتقاضا شامل اتصالات سیگنال متعدد، مانند تجهیزات اتوماسیون، تابلوهای کنترل و ابزارهای صنعتی مناسب می‌سازد. برای کاربردهایی که نیاز به پیش‌ساخت دسته سیم در محل دارند، روش پرس سرد راحتی بیشتری نسبت به گیره‌های فنری ارائه می‌دهد - سیم‌ها را می‌توان قبل از نصب در پین‌ها پرس کرد.

محفظه‌های سازگار

H16B-SE-4B
ورودی جانبی

H16B-TE-4B
ورودی بالا

H16B-BK-2L/S
نصب دیواری

H16B-SF-2L/S
نصب سطحی

درباره Haoke Electric

شرکت Haoke Electric با تمرکز بر توسعه و تولید کانکتورهای سنگین رسماً تأسیس شد. کانکتور HAOKE® به زودی پس از آن عرضه موفقیت‌آمیزی در بازار داشت و از آن زمان تاکنون استانداردی شناخته شده در سطح جهانی را تعیین کرده و ستون فقرات گروه فناوری را در طول تکامل خود حفظ کرده است.

سوالات متداول

نمونه‌های رایگان: ما محصولات کوچک را برای بررسی کیفیت ارائه می‌دهیم - مشتریان فقط هزینه اکسپرس را پرداخت می‌کنند.
مواد اینسرت: ما از مواد وارداتی برای قالب‌گیری تزریقی برای تضمین کیفیت محصول استفاده می‌کنیم.
نمایندگی جهانی: ما با مشتریان در کره و شمال ایتالیا قرارداد نمایندگی امضا کرده‌ایم.
سازگاری با Harting: کانکتورهای HDC ما کاملاً با قطعات مشابه Harting مطابقت دارند - قطعات نری با قطعات مادگی و بالعکس مطابقت دارند.
تطابق شماره قطعه Harting: شماره سفارشات ما با HARTING یکسان است تا تطابق و جایگزینی آسان برای مشتریان فعلی را تسهیل کند.
